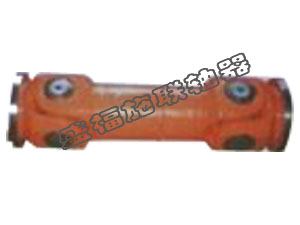

SWC型整体叉头十字轴式万向联轴器 生产制造商—泊头市好色先生TV版下载机械制造有限公司 生产SWC型整体叉头十字轴式万向联轴器，厂家直销价格便宜；各类联轴器，应有尽有、质量 ；欢迎您前来咨询联轴器详细信息，好色先生TV版下载为您提供 的联轴器和周到的售后服务。热线电话：15131747616,SWC型整体叉头十字轴式万向联轴器产品说明：
本万向联轴器主要用于联接两个不同轴线的传动轴系，其回转直径为100mm~620mm，传递公称转矩1.25 KN.m ~1000KN·m，轴线折角15°~25°。
适用场合：
在工业系统各行业的许多机械中，都离不开万向联轴器的应用。主要适用于轧制机械、起重运输机械及其他重型机械。如：汽车、拖拉机、种种履带车辆、内燃机车、机床、轧钢机械等对万向联轴器的使用都是不可缺少的。其它如建筑、轻工、化工、食品、包装机械等也都对万向联轴器有着广泛的应用。
标记示例：
a) 回转直径D=315mm，安装长度L=2500mm，BH型标准伸缩焊接式万向联轴器
SWC315BH×2500联轴器JB/T 5513-2006
b) 回转直径D=440mm，安装长度L=3200mm，WF型无伸缩法兰式万向联轴器
SWC440WF×3200联轴器JB/T 5513-2006

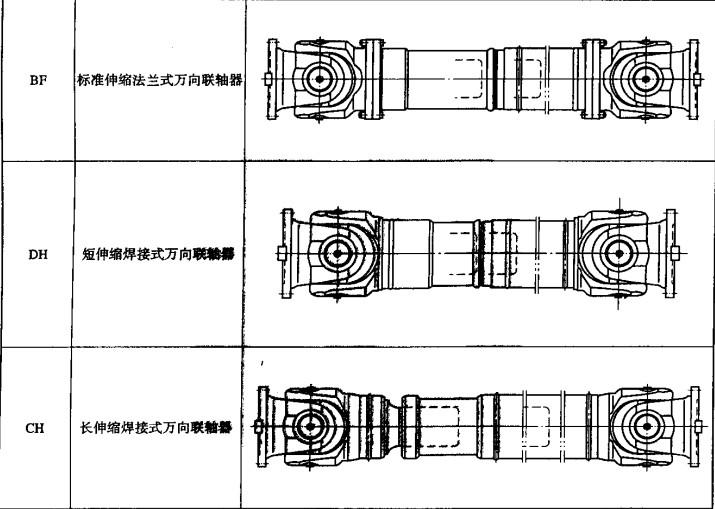

型式共有七种，分别为BH、BF、DH、CH、WH、WF、WD型
|
型号
|
回转直径D
|
公称转矩Tn
KN.m
|
疲劳转矩Tn
KN.m
|
轴线折角 ß
|
尺寸 mm
|
||||||||
|
D1
|
D2
H7
|
D3
|
L1
|
n×d
|
E
|
E1
|
b
H9
|
h-2
|
|||||
|
SWC100□
|
100
|
1.25
|
0.63
|
25°
|
84
|
57
|
60
|
55
|
6-9
|
7
|
2.5
|
-
|
-
|
|
SWC 120□
|
120
|
2.5
|
1.25
|
25°
|
102
|
75
|
70
|
65
|
8-11
|
8
|
2.8
|
-
|
-
|
|
SWC 150□
|
150
|
5
|
2.5
|
25°
|
130
|
90
|
89
|
80
|
8-13
|
10
|
3.0
|
-
|
-
|
|
SWC 180□
|
180
|
12.5
|
6.3
|
25°
|
155
|
105
|
114
|
110
|
8-17
|
17
|
5.0
|
-
|
-
|
|
SWC 225□
|
225
|
40
|
20
|
15°
|
196
|
135
|
152
|
120
|
8-17
|
20
|
5.0
|
32
|
9.0
|
|
SWC 250□
|
250
|
63
|
31.5
|
15°
|
218
|
150
|
168
|
140
|
8-19
|
25
|
6.0
|
40
|
12.5
|
|
SWC 285□
|
285
|
90
|
45
|
15°
|
245
|
170
|
194
|
160
|
8-21
|
27
|
7.0
|
40
|
15.0
|
|
SWC 315□
|
315
|
125
|
63
|
15°
|
280
|
185
|
219
|
180
|
10-23
|
32
|
8.0
|
40
|
15.0
|
|
SWC 350□
|
350
|
180
|
90
|
15°
|
310
|
210
|
267
|
194
|
10-23
|
35
|
8.0
|
50
|
16.0
|
|
SWC 390□
|
390
|
250
|
125
|
15°
|
345
|
235
|
267
|
215
|
10-25
|
40
|
8.0
|
70
|
18.0
|
|
SWC 440□
|
440
|
355
|
180
|
15°
|
390
|
255
|
325
|
270
|
16-28
|
42
|
10.0
|
80
|
20.0
|
|
SWC 490□
|
490
|
500
|
250
|
15°
|
435
|
275
|
325
|
270
|
16-31
|
47
|
12.0
|
90
|
22.5
|
|
SWC 550□
|
550
|
710
|
355
|
15°
|
492
|
320
|
426
|
305
|
16-31
|
50
|
12.0
|
100
|
22.5
|
|
SWC 620□
|
620
|
1000
|
500
|
15°
|
555
|
380
|
426
|
340
|
10-38
|
55
|
12.0
|
100
|
25
|
|
型式
|
回转直径
|
100
|
120
|
150
|
180
|
225
|
250
|
285
|
315
|
350
|
390
|
440
|
490
|
550
|
620
|
|
BH
|
Lmin
|
410
|
185
|
590
|
860
|
920
|
1035
|
1190
|
1315
|
1410
|
1590
|
1875
|
1875
|
2300
|
-
|
|
重量 (kg)
|
7
|
12
|
26
|
75
|
130
|
180
|
273
|
389
|
601
|
758
|
1210
|
1210
|
2503
|
-
|
|
|
伸缩量LS
|
55
|
80
|
80
|
100
|
140
|
140
|
140
|
140
|
150
|
170
|
190
|
190
|
240
|
-
|
|
|
BF
|
Lmin
|
-
|
-
|
-
|
810
|
920
|
1035
|
1190
|
1315
|
1410
|
1590
|
1875
|
1875
|
2300
|
2500
|
|
重量 (kg)
|
-
|
-
|
-
|
90
|
148
|
210
|
315
|
440
|
662
|
857
|
1380
|
1380
|
2667
|
3367
|
|
|
伸缩量LS
|
-
|
-
|
-
|
100
|
140
|
140
|
140
|
140
|
150
|
170
|
190
|
190
|
240
|
240
|
|
|
DH
|
Lmin
|
-
|
-
|
-
|
550
|
640
|
735
|
880
|
980
|
1070
|
1200
|
-
|
-
|
-
|
-
|
|
重量 (kg)
|
-
|
-
|
-
|
62
|
102
|
148
|
240
|
350
|
500
|
655
|
-
|
-
|
-
|
-
|
|
|
伸缩量LS
|
-
|
-
|
-
|
40
|
70
|
70
|
80
|
90
|
90
|
90
|
-
|
-
|
-
|
-
|
|
|
CH
|
Lmin
|
-
|
-
|
-
|
925
|
1080
|
1215
|
1475
|
1600
|
1715
|
1845
|
2110
|
2110
|
2585
|
-
|
|
重量 (kg)
|
-
|
-
|
-
|
103
|
180
|
230
|
350
|
510
|
820
|
960
|
1530
|
1530
|
3000
|
-
|
|
|
伸缩量LS
|
-
|
-
|
-
|
200
|
200
|
300
|
400
|
400
|
400
|
400
|
400
|
400
|
500
|
-
|
|
|
WH
|
Lmin
|
243
|
307
|
350
|
480
|
520
|
620
|
720
|
805
|
875
|
955
|
1155
|
1205
|
1355
|
-
|
|
重量 (kg)
|
5
|
8.5
|
20
|
52
|
85
|
144
|
215
|
302
|
415
|
566
|
870
|
1140
|
1630
|
-
|
|
|
WF
|
Lmin
|
-
|
-
|
-
|
560
|
610
|
715
|
810
|
915
|
980
|
1100
|
1290
|
1360
|
1510
|
1690
|
|
重量 (kg)
|
-
|
-
|
-
|
58
|
104
|
150
|
240
|
332
|
452
|
668
|
980
|
1274
|
1763
|
2442
|
|
|
WD
|
Lmin
|
-
|
-
|
-
|
440
|
480
|
560
|
640
|
720
|
776
|
860
|
1040
|
1080
|
1220
|
1360
|
|
重量(kg)
|
-
|
-
|
-
|
60
|
90
|
140
|
201
|
291
|
395
|
554
|
854
|
1156
|
1624
|
2220
|
|
|
每100增重
|
0.35
|
0.55
|
0.85
|
2.8
|
4.9
|
5.4
|
6.3
|
8
|
15
|
15
|
21.7
|
21.7
|
34
|
34
|
|
