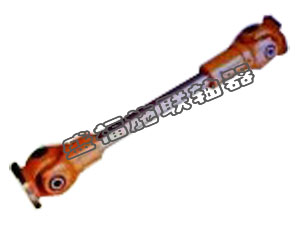

SWP型剖分轴承座十字轴式万向联轴器 生产制造商—泊头市好色先生TV版下载机械制造有限公司 生产SWP型剖分轴承座十字轴式万向联轴器，厂家直销价格便宜；各类联轴器，应有尽有、质量 ；欢迎您前来咨询联轴器详细信息，好色先生TV版下载为您提供 的联轴器和周到的售后服务。热线电话：15131747616
产品说明：
本万向联轴器主要用于联接两个不同轴线的传动轴系，其回转直径为160mm~650mm，传递公称转矩20~1600N·m，轴线折角5°~15°。
适合场合：在工业系统各行业的许多机械中，都离不开万向联轴器的应用。主要适用于轧制机械、起重运输机械及其他重型机械。如：汽车、拖拉机、种种履带车辆、内燃机车、机床、轧钢机械等对万向联轴器的使用都是不可缺少的。其它如建筑、轻工、化工、食品、包装机械等也都对万向联轴器有着广泛的应用。
标记示例：
a) 回转直径D=315mm，安装长度L=1800mm，E型有伸缩双法兰长型万向联轴器
SWP315E×1800联轴器 JB3241-91
b) 回转直径D=285mm，安装长度L=600mm，C型无伸缩短型万向联轴器
SWP285C×600联轴器 JB3241-91
型式共有七种，分别为A、B、C、D、E、F、G
|
型号
|
回转直径D
|
公称转矩Tn
KN.m
|
疲劳转矩Tn
KN.m
|
轴线折角 ß
|
标准伸缩量 S
|
尺寸 mm
|
||||||||
|
D1
|
D2
|
D3
|
E
|
E1
|
b×h
|
h1
|
L1
|
n-d
|
||||||
|
SWP160□
|
160
|
16
|
8
|
10°
|
50
|
140
|
95
|
114
|
15
|
4
|
20×12
|
6
|
85
|
6-13
|
|
SWP180□
|
180
|
20
|
10
|
10°
|
60
|
155
|
105
|
121
|
15
|
4
|
24×14
|
7
|
95
|
6-15
|
|
SWP200□
|
200
|
31.5
|
16
|
10°
|
70
|
175
|
125
|
127
|
17
|
5
|
28×16
|
8
|
110
|
8-15
|
|
SWP225□
|
225
|
40
|
20
|
10°
|
75
|
196
|
135
|
152
|
20
|
5
|
32×18
|
9
|
130
|
8-17
|
|
SWP250□
|
250
|
63
|
31.5
|
10°
|
80
|
218
|
150
|
168
|
25
|
5
|
40×25
|
12.5
|
135
|
8-19
|
|
SWP285□
|
285
|
90
|
45
|
10°
|
100
|
245
|
170
|
194
|
27
|
7
|
40×30
|
15
|
150
|
8-21
|
|
SWP315□
|
315
|
126
|
63
|
10°
|
110
|
280
|
185
|
219
|
32
|
7
|
40×30
|
15
|
170
|
10-23
|
|
SWP350□
|
350
|
180
|
90
|
10°
|
120
|
310
|
210
|
245
|
35
|
8
|
50×32
|
16
|
185
|
10-23
|
|
SWP390□
|
390
|
250
|
120
|
10°
|
120
|
345
|
235
|
273
|
40
|
8
|
70×36
|
18
|
205
|
10-25
|
|
SWP435□
|
435
|
355
|
160
|
10°
|
150
|
385
|
255
|
299
|
42
|
10
|
80×40
|
20
|
235
|
16-28
|
|
SWP480□
|
480
|
450
|
224
|
10°
|
170
|
425
|
275
|
351
|
47
|
12
|
90×45
|
22.5
|
265
|
16-31
|
|
SWP550□
|
550
|
710
|
355
|
10°
|
190
|
492
|
320
|
402
|
50
|
12
|
100×45
|
22.5
|
290
|
16-31
|
|
SWP600□
|
600
|
1000
|
500
|
10°
|
210
|
544
|
380
|
450
|
55
|
15
|
90×55
|
27.5
|
330
|
22-34
|
|
SWP640□
|
640
|
1250
|
630
|
10°
|
230
|
575
|
385
|
480
|
60
|
15
|
100×60
|
30
|
350
|
18-38
|
|
型式
|
回转直径
|
160
|
180
|
200
|
225
|
250
|
285
|
315
|
350
|
390
|
435
|
480
|
550
|
600
|
640
|
|
基
本
型
|
Lmin
|
610
|
700
|
780
|
925
|
958
|
1103
|
1240
|
1400
|
1480
|
1740
|
1940
|
2125
|
2400
|
2700
|
|
重量 (kg)
|
60
|
75
|
98
|
135
|
168
|
273
|
367
|
515
|
645
|
1214
|
1497
|
2053
|
2730
|
3700
|
|
|
每100增重
|
3.2
|
3.8
|
4.8
|
6.4
|
6.4
|
9.6
|
12.1
|
15.8
|
15.8
|
24.7
|
27.1
|
32.6
|
50
|
65
|
|
|
A型
|
Lmin
|
660
|
737
|
823
|
933
|
978
|
1133
|
1250
|
1380
|
1495
|
1710
|
1910
|
2135
|
2355
|
2685
|
|
重量 (kg)
|
57
|
70
|
91
|
119
|
157
|
255
|
345
|
458
|
596
|
962
|
1394
|
1944
|
2530
|
3453
|
|
|
每100增重
|
3
|
3.2
|
4.4
|
6.6
|
7.3
|
9.4
|
12
|
15.9
|
18
|
20
|
28
|
35.7
|
40.5
|
48.3
|
|
|
B型
|
L
|
585
|
640
|
730
|
830
|
860
|
1000
|
1120
|
1230
|
1310
|
1555
|
1740
|
1905
|
2100
|
2240
|
|
重量 (kg)
|
54
|
66
|
85
|
116
|
148
|
249
|
329
|
438
|
557
|
953
|
1343
|
1745
|
2440
|
2850
|
|
|
C型
|
L
|
340
|
380
|
440
|
520
|
540
|
600
|
680
|
740
|
820
|
940
|
1060
|
1160
|
1320
|
1400
|
|
重量 (kg)
|
38
|
50
|
70
|
90
|
130
|
185
|
250
|
330
|
472
|
760
|
1000
|
1400
|
1480
|
2700
|
|
|
D型
|
Lmin
|
430
|
474
|
544
|
636
|
690
|
760
|
860
|
940
|
1060
|
1180
|
1360
|
1460
|
1720
|
1790
|
|
重量 (kg)
|
45
|
57
|
77
|
104
|
155
|
220
|
291
|
375
|
531
|
855
|
980
|
1700
|
2343
|
3240
|
|
|
每100增重
|
3
|
3.2
|
404
|
6.6
|
7.3
|
9.4
|
12
|
15.9
|
18
|
20
|
28
|
35.7
|
40.5
|
48.3
|
|
|
E型
|
Lmin
|
715
|
800
|
880
|
1000
|
1055
|
1210
|
1345
|
1480
|
1630
|
1860
|
2122
|
2338
|
2640
|
2960
|
|
重量 (kg)
|
59
|
79
|
95
|
121
|
189
|
305
|
395
|
518
|
693
|
1267
|
1452
|
2260
|
2820
|
3921
|
|
|
每100增重
|
3
|
3.2
|
4.4
|
6.6
|
7.3
|
9.4
|
12
|
15.9
|
18
|
20
|
28
|
35.7
|
40.5
|
48.3
|
|
|
F型
|
Lmin
|
770
|
830
|
950
|
1070
|
1110
|
1270
|
1410
|
1540
|
1680
|
1880
|
2080
|
2230
|
2680
|
2780
|
|
重量(kg)
|
61
|
77
|
100
|
128
|
198
|
315
|
407
|
533
|
711
|
1295
|
1440
|
2230
|
2760
|
3850
|
|
|
每100增重
|
3
|
3.2
|
404
|
606
|
7.3
|
9.4
|
12
|
15.9
|
18
|
20
|
28
|
35.7
|
40.5
|
48.3
|
